KEERMESFASE-/ AFRONDFREES MET LAGER, 45° + R1/2/3, S=8 MM, HW

Vaste schacht-uitvoering

Artikelnummer: 22243-5-45123
Verpakt per: 1 stuk / zakje

Reserveronderdelen

• Onderdeel: 72014-6-45123

  Type: Combi-keermes 12 x 12 x 1,5 mm (4-zijdig)

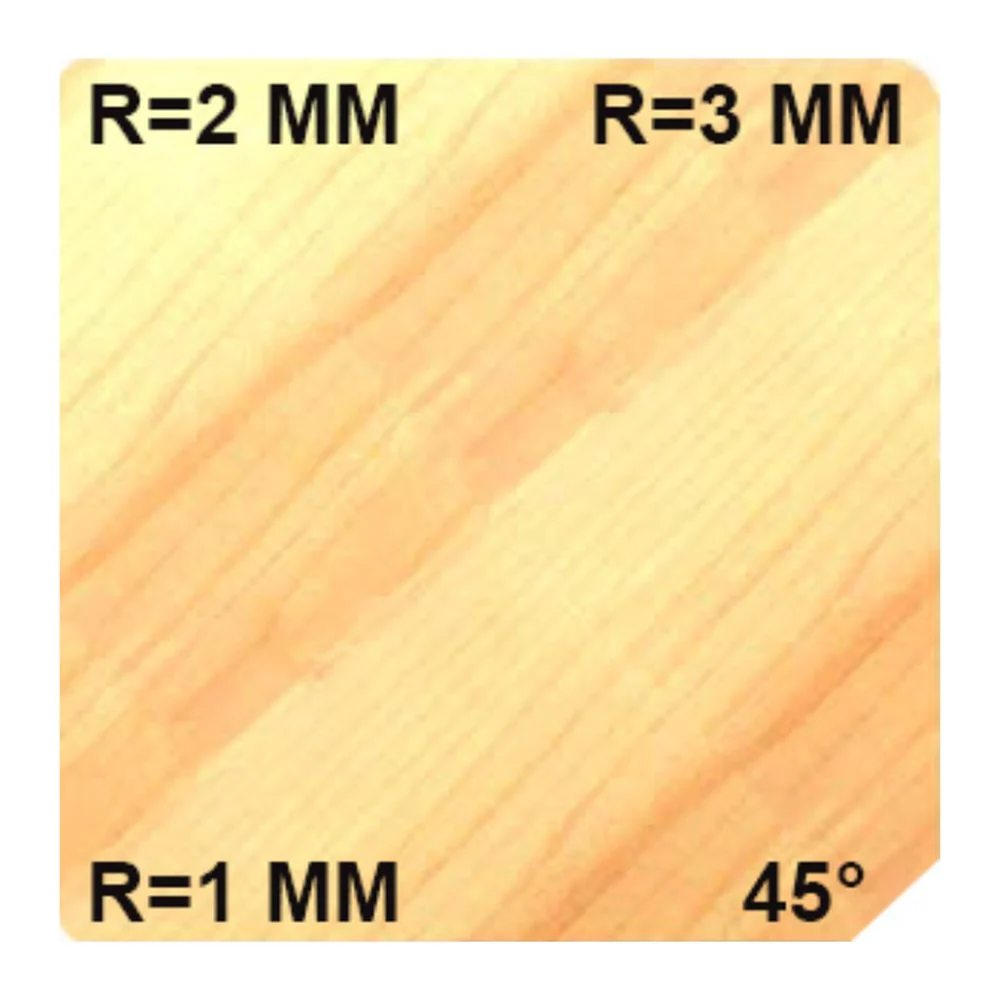

  1 zijde 45° + 1 zijde R=1,0 / 2,0 / 3,0 mm.
  Afname per stuk.
  Frees wordt geleverd inclusief 2 combi-keermessen.

• Onderdeel: 39050-0-19063

  Type: Kogellager D=19,0 x 6,35 mm

  Afname per stuk.
  Frees is voorzien van 1 lager.

• Onderdeel: 39076-0-04050

  Type: Torxbout M4,0 x 5,0 Type E

  Afname per torx-bout.
  Frees is voorzien van 2x deze torx-bout.

• Onderdeel: 39077-0-04015

  Type: Torxsleutel M3,5/4,0 TX15

  Afname per torx-sleutel.
  Frees wordt geleverd inclusief 1 torx-sleutel.

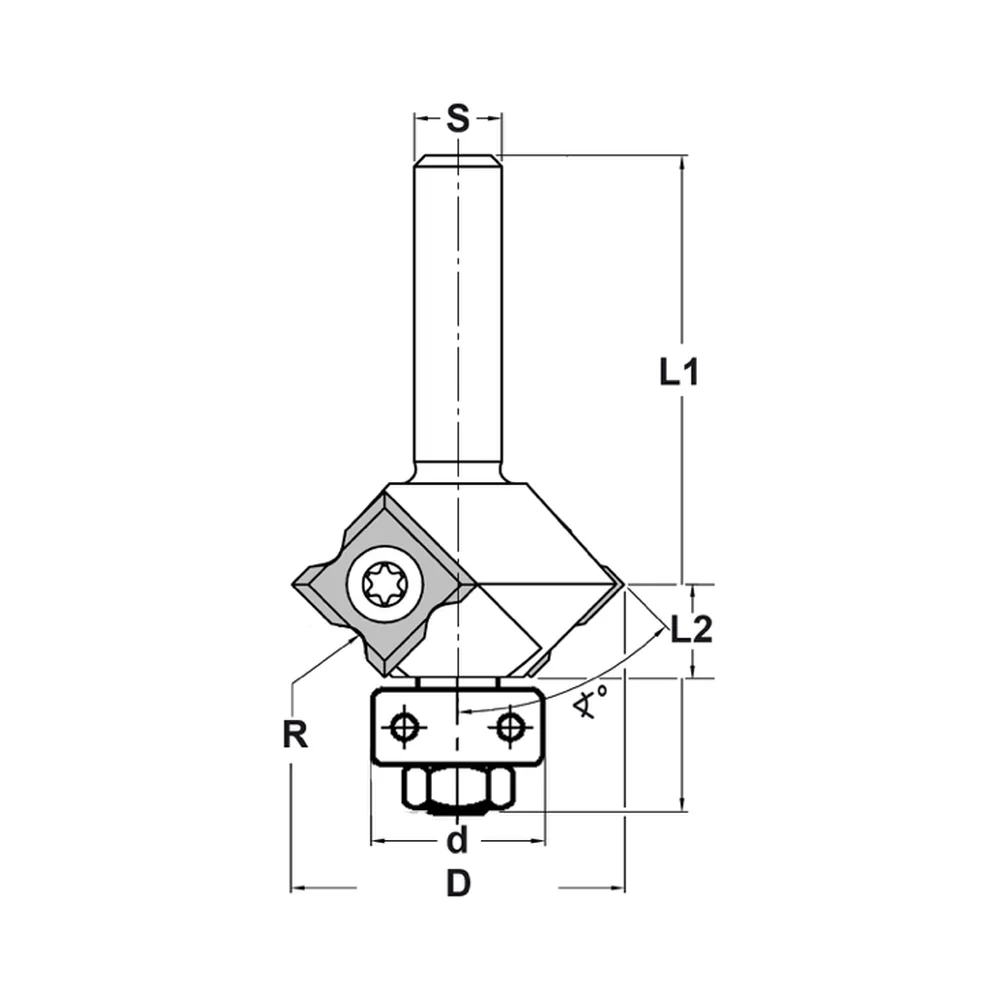

• Hoek = 45°
• Radius (R) = 1,0 / 2,0 / 3,0 mm
• Ø (D) = 31,4 mm
• Lager (d) = 19,0 mm
• Snijlengte (L2) = 7 mm
• Totale lengte (L1) = 60 mm
• Schacht = 8 mm
• Z=2
• Hardmetaal uitvoering (HW)

PRODUCTOMSCHRIJVING

• Maak met één frees een fase of afronding aan uw werkstuk
• De keermessen zijn aan 4 zijdes geslepen en zijn dus op diverse manieren te gebruiken door ze te draaien
• Naast de standaard mesjes passen hier ook universele mesjes op die als volgt geprofileerd zijn:
  • 4x met een hoek van 45° (artikelnummer mesjes = 72020-6-01200), per doosje à 10 stuks te bestellen
  • 4x met een Radius van 1,0 mm (artikelnummer mesjes = 72014-6-45001), per stuk te bestellen (2 nodig per frees).
  • 4x met een Radius van 1,5 mm (artikelnummer mesjes = 72014-6-45015) , per stuk te bestellen (2 nodig per frees).
  • 4x met een Radius van 2,0 mm (artikelnummer mesjes = 72014-6-45002), per stuk te bestellen (2 nodig per frees).
  • 4x met een Radius van 2,5 mm (artikelnummer mesjes = 72014-6-45025), per stuk te bestellen (2 nodig per frees).
  • 4x met een Radius van 3,0 mm (artikelnummer mesjes = 72014-6-45003), per stuk te bestellen (2 nodig per frees).
• Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen
• Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen
• Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees
• Zorg voor een gelijkmatige doorvoer en het juiste toerental
