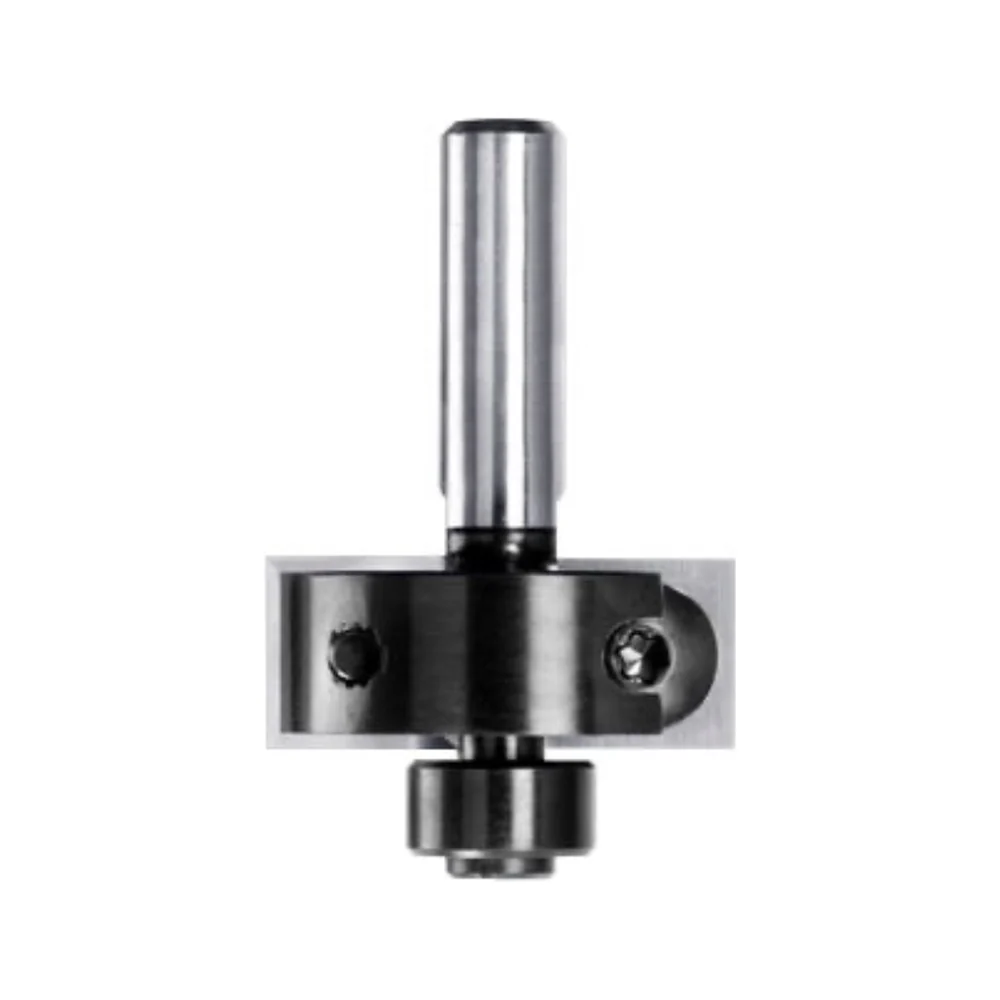

KEERMESSPONNINGFREZEN MET GELEIDELAGER,Type: Sponningbreedte (B) = 6,0 mm

Vaste schacht-uitvoering

Artikelnummer: 22253-5-serie
Verpakt per: 1 stuk / zakje

• Artikelnummer: 22253-5-30090

  Type: Sponningbreedte (B) = 10,5 mm

  Onderdeel: 39064-0-09000
  Lager (d) van 9 mm

• Artikelnummer: 22253-5-30010

  Type: Sponningbreedte (B) = 10,0 mm

  Onderdeel: 39064-0-09010
  Lager (d) van 10 mm

• Artikelnummer: 22253-5-30012

  Type: Sponningbreedte (B) = 9,0 mm

  Onderdeel: 39064-0-09012
  Lager (d) van 12 mm

• Artikelnummer: 22253-5-30014

  Type: Sponningbreedte (B) = 8,0 mm

  Onderdeel: 39064-0-09014
  Lager (d) van 14 mm

• Artikelnummer: 22253-5-30016

  Type: Sponningbreedte (B) = 7,0 mm

  Onderdeel: 39064-0-09016
  Lager (d) van 16 mm

• Artikelnummer: 22253-5-30018

  Type: Sponningbreedte (B) = 6,0 mm

  Onderdeel: 39064-0-09018
  Lager (d) van 18 mm

• Artikelnummer: 22253-5-30020

  Type: Sponningbreedte (B) = 5,0 mm

  Onderdeel: 39064-0-09020
  Lager (d) van 20 mm

• Artikelnummer: 22253-5-30021

  Type: Sponningbreedte (B) = 4,5 mm

  Onderdeel: 39064-0-09021
  Lager (d) van 21 mm

• Artikelnummer: 22253-5-30022

  Type: Sponningbreedte (B) = 4,0 mm

  Onderdeel: 39064-0-09022
  Lager (d) van 22 mm

• Artikelnummer: 22253-5-30024

  Type: Sponningbreedte (B) = 3,0 mm

  Onderdeel: 39064-0-09024
  Lager (d) van 24 mm

• Artikelnummer: 22253-5-30026

  Type: Sponningbreedte (B) = 2,0 mm

  Onderdeel: 39064-0-09026
  Lager (d) van 26 mm

Reserveronderdelen

• Onderdeel: 72020-6-01200

  Type: Keermes 12 x 12 x 1,5 mm (4-zijdig)

  Afname per doosje à 10 stuks.
  Frezen worden geleverd inclusief 2 keermessen.

• Onderdeel: 39076-0-04000

  Type: Torxbout M4,0 x 5,9 grote kop

  Afname per torx-bout.
  Frezen zijn voorzien van 2x deze torx-bout.

• Onderdeel: 39077-0-04015

  Type: Torxsleutel M3,5/4,0 TX15

  Afname per torx-sleutel.
  Frezen worden geleverd inclusief 1 torx-sleutel.

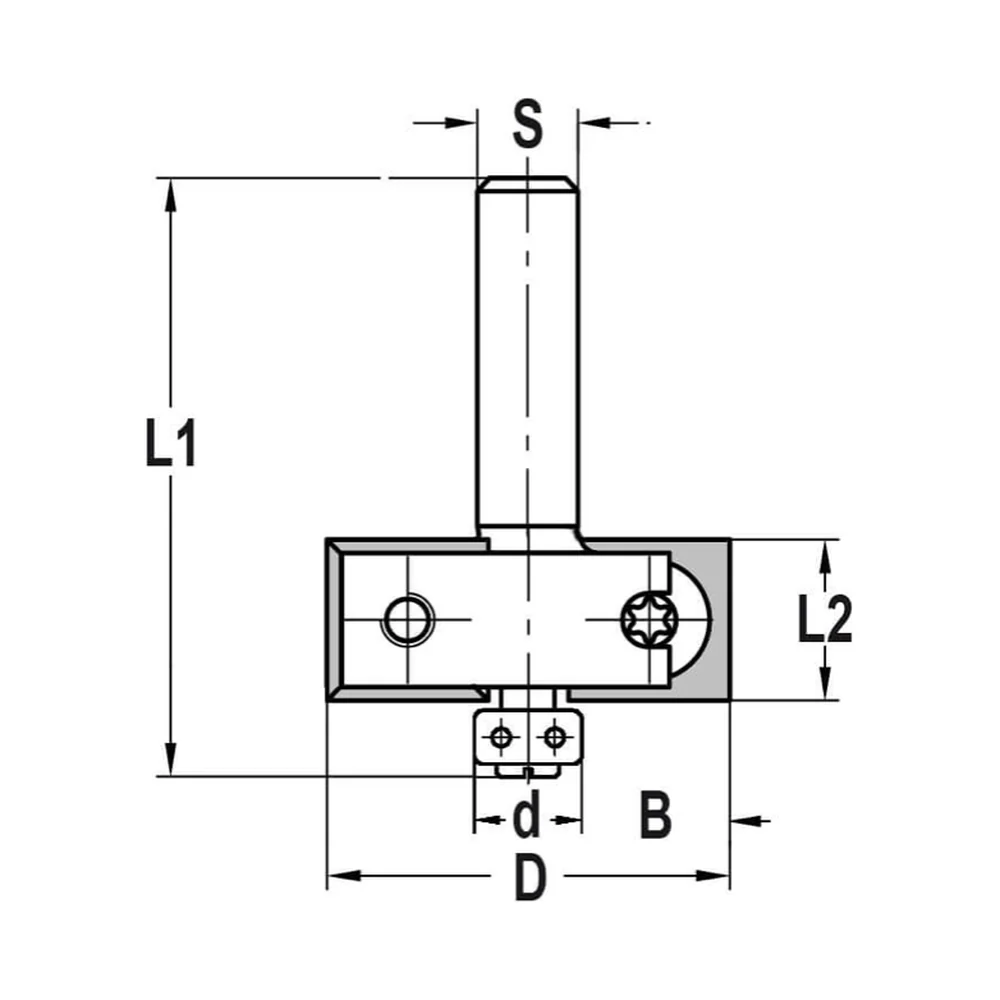

• Ø (D) = 30 mm
• Snijlengte (L2) = 12 mm
• Totale lengte (L1) = 47 mm
• Sponningbreedte (B) = afhankelijk van het lager (d)
• Schacht = 8 mm
• Z=2
• Hardmetaal uitvoering (HW)

PRODUCTOMSCHRIJVING

• Voor het slaan van een sponning
• Op deze frees zijn alle lagers uit de 39064-0-serie te monteren
• Besteld u bij één frees meerdere lagers dan kunt u eenvoudig de diverse sponningbreedtes (B) creëren
• Onze lagers zijn eenvoudig te wisselen met een platte schroevendraaier
• Maak de frees bij het wisselen van het mesje goed schoon en zorg ervoor dat het mesje goed klemt tegen de body
• Gebruik bij het wisselen van mesjes altijd de originele onderdelen (boutjes, mesjes en torx-sleutel)
• Een bijbehorende torx-sleutel wordt meegeleverd
• Te gebruiken op o.a. hout, MDF, (geplastificeerd) spaanplaat, Trespa® en andere plaatmaterialen
• Controleer altijd uw frees vóórdat u gaat frezen op bijvoorbeeld beschadigingen
• Uw frees dient altijd ver genoeg ingespannen te worden, dit staat aangegeven op de schacht van de frees
